金属加工対応ウェット方式ミリングマシン
エクスマイル EXM-5S
5軸加工機

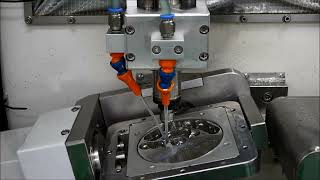

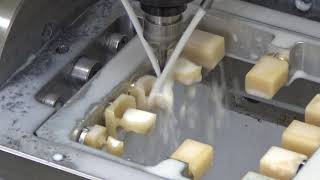

MOVIE

金属材料に対応

機械本体の筐体剛性アップ、バーのチャック剛性アップにより、チタン、コバルトクロムの加工を可能にしました。(加工条件はバーや材料により異なります。)

CADCAM冠、PMMAミリングにも対応

本機は医療機器届出番号を取得しており、CAD/CAM冠(ハイブリッドレジン)の加工にも対応しています。(オプションのワーク保持用治具が別途必要です。)

ATC7本搭載

最高7本のバーを自動交換することができるオートツールチェンジャーを標準装備していますので、多種類のバーを使用する複雑な加工や多数個取りなど長時間の連続使用が可能です。専用ツールホルダーによるプルスタッド方式ATCの採用により、バーのチャック剛性が上がり、安定した可能を実現します。

製品仕様

■各軸機構:[X、Y、Z軸:精密ボールスクリュー、精密リニアガイド]
      [A、B軸:ノンバックラッシハーモニックドライブ]                                                               ■各軸可動範囲:[X軸:(直行軸)180mm][Y軸:(直行軸)120mm][Z軸:(直行軸)110mm]
        [A軸:(回転軸)±999度][B軸:(回転軸)+30度~-90度]                            ■制御方式:各軸クローズドループフィードバック方式ACサーボ制御システム                           ■制御軸:X、Y、Z、A、B軸 5軸同時補間制御                                        ■制御プログラムコード:Gコード / Mコード方式
■データ入力方式:LAN(FTP転送)
■インターフェイス:LAN(RJ45) 10BaseT/100BaseTX FTPサーバ機能
■内部メモリ容量:約250MB
■主軸:[標準スピンドル]回転数:5000~50000RPM  最大出力:350W
    [高トルクスピンドル]回転数:3000~30000RPM  最大出力:350W
    (※どちらか一方の選択となります。価格については、別途お問い合わせください。)
■ATC:専用ツールホルダー方式
    工具数:7本
    工具長測定機能
■取付可能工具:シャンク径:Φ3、Φ4、Φ6 全長:45~60mm
■取付可能切削材形状:ディスク(段付き) 外径:98~98.5mm 段部高さ:10mm 厚さ:40mm以内
           ブロック(ピン付) ピン直径:6mm ブロック寸法:最大20mm × 20mm × 35mm(最大8本取付可能)
■外形寸法:W650mm×H1490mm×D780mm(突起部を除く)
■重量:約205kg
■定格電源電圧:AC100V ±10%
■定格周波数:50Hz/60Hz
■定格消費電力:850W以下
■空気圧源:バークランプ:0.55~0.6MPa
      主軸冷却:0.25~0.30MPa(約30ℓ/min)
■使用環境:使用場所:室内(強い振動、ガス等が無いこと)
      温度:5~40℃
      湿度:35~80%(結露のないこと)

医療機器分類:一般医療機器
一般的名称:歯科技工室設置型コンピュータ支援設計・製造ユニット
販売名:エクスマイル EXM-5S
医療機器届出番号:11B3X10041000003
製造販売元:モディアシステムズ株式会社
